在高精度磨削加工中，圆台平面磨床与待磨工件之间的固定方式对于加工结果的精度有着至关重要的影响。本文着重分析了圆台平面磨床吸盘与工件尺寸关系的重要性，并提出实用的固定策略，以确保工件磨削加工的精度和效率。

在制造业中，圆台平面磨床因其独特的设计，使得它在加工不同尺寸的圆形、非圆形工件时展现出高度的适应性和精确性。工件的固定方式直接决定了磨削过程中的稳定性，从而影响了工件的加工精度。圆台平面磨床上的吸盘作为工件固定的主要工具，其尺寸与工件之间的匹配程度对于保证工件在磨削过程中的位置精度至关重要。

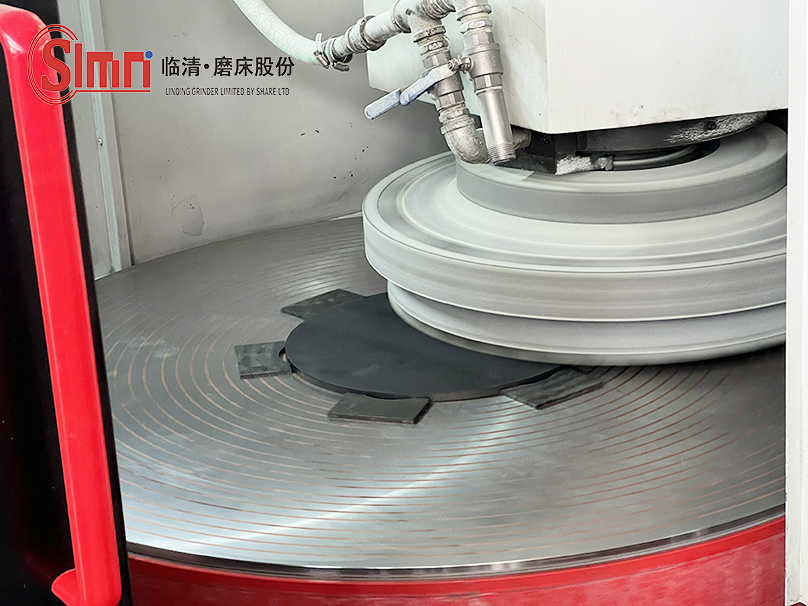

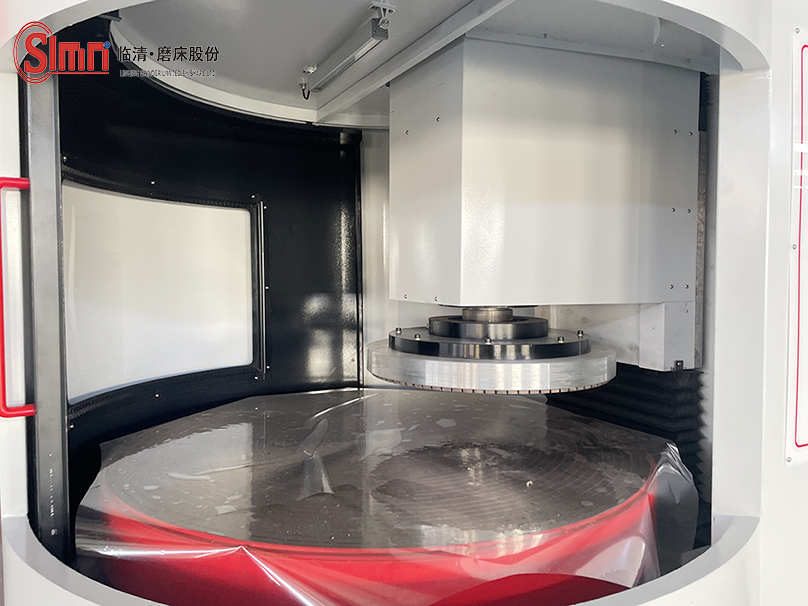

圆台平面磨床的吸盘通常充当工件夹持装置，通过产生真空或电磁力吸附固定工件。吸盘的直径、结构和吸附力等参数根据不同工件而定制，以满足不同尺寸和形状工件的需求。吸盘的选择和使用，直接关系到工件加工时的平稳性与加工精度。

当处理较大直径的工件时，需要使用直径较大的吸盘以提供足够的吸附面积，保证工件在磨削期间的稳定性。较大的吸盘能够均匀分配吸附力，减少工件受力点的偏差，从而提升加工精度和表面光洁度。相反，小尺寸工件则适配小型吸盘，以实现更高的夹持精度和更好的加工性能。

在同心度和平行度等关键参数要求较高的磨削加工中，须根据工件尺寸选用匹配的吸盘。一般的经验法则是，工件的最大直径不应超过所选吸盘的直径的75%。同时，工件和吸盘接触面的清洁程度、平整度也须得到保证，以避免在吸附工件时产生空气隙，影响吸附效果。

以MP7450的圆台平面磨床为例，若加工直径为450mm的圆形工件，而磨床吸盘直径为500mm的吸盘，该吸盘具备足够的吸附面积和较好的力学支撑，可以实现对工件的均匀夹持。在磨削过程中，吸盘的稳固性确保了工件的同心度和平面度在控制范围之内，达到预期的加工精度标准。

IMG_5805 拷贝.jpg

为了保持吸盘的优良性能，需要定期对吸盘进行清洁、检查和必要的维护。去除吸盘表面的切屑、油污以确保吸盘与工件之间良好的接触，同时定期检查吸盘的吸附力，确保其在磨削过程中不会因为吸附力下降而影响工件的夹持稳定性。

圆台平面磨床加工工件的精度和效率，在很大程度上依赖于吸盘与工件尺寸之间的正确匹配。工件的尺寸和形状须与吸盘的直径、结构以及吸附力相匹配，才能确保加工的高质量标准。通过合理的吸盘选择和维护，可以在磨削过程中实现更好的精度控制，提高生产效率。
