产品分类: MGP7380

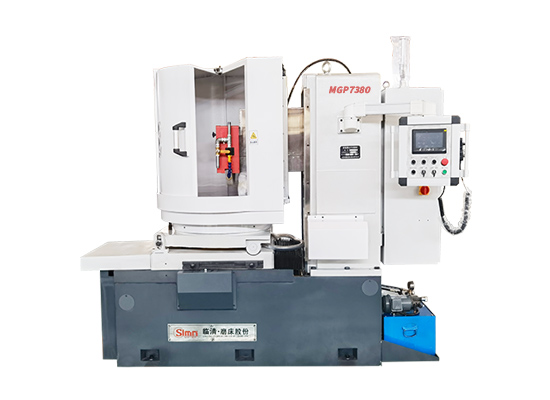

MGP7380 MGS半导体光学专用全自动高精度卧轴圆台平面磨床

产品说明: MGS半导体光学专用全自动高精度卧轴圆台平面磨床是我司对标准普通磨床升级换代的二代产品,采用PLC+HMI 的控制模式,PLC可编程控制器进行逻辑运算和顺序控制等操作;HMI 人机界面用于操作人员与控制系统之间对话,在原有手动功能的基础上升级了自动加工控制功能,无需编程操作比数控更简单。本机总体结构布局采用磨头沿立柱升降,工作台 360º旋转,拖板往复移动式布局,结构紧凑、精度稳定。工作台旋转由交流变频调速电机驱动,工作台拖板往复运动也采用伺服电机驱动通过齿形带轮、滚珠丝杆传动,磨头主轴采用动静压磨头,刚性强、精度高。工作台和拖板采用静压支撑技术,床身导轨为一 V 一平结构,稳定性强。 本产品适用于磨削环形零件、半导体单晶硅、轴承、锯片、陶瓷、水晶、石英、碳化硅等精密零件加工。
销售咨询热线:18663000632
订购咨询

产品配置

production configura
项目 参数
整机全高 2450mm
整机全宽 2000mm
整机全长 2900mm
工作台直径 800mm
电磁吸盘直径 800mm
可磨工件最大尺寸 800×320 mm
最大承重量 ≥800kg
工作台可倾斜角度 ±3
工作台台旋转速度 12-70 r/min
工作台拖板纵向往复速度 1.5-3 m/min
工作台拖板纵向往复最大移动量 470mm
磨头主轴转速 1450 r/min
磨头垂直最大移动量 350 mm
磨头垂直快速升降速度 300 mm/min
磨头垂直自动进给量 0.001-3mm
电子手轮进给倍率 X1X10X100
砂轮尺寸 450×50×203mm
电机总功率 ≈ 22KW
磨头电机功率 15KW 1450 r/min
磨头快速升降电机功率 1.8KW 1500r/min
工作台旋转电机功率 4KW 960r/min
工作台拖板纵向往复电机功率 1.8KW 1500r/min
冷动水泵电机功率 0.125KW
润滑电子油泵电机功率 0.4KW
静压主轴油箱电机功率 1.5KW 1450r/min
外形尺寸 2900×2000×2450mm
产品重量 11000/10000 kg
磨头主轴中心线至工作台面距离 550mm/206mm
