产品分类: MGP7363

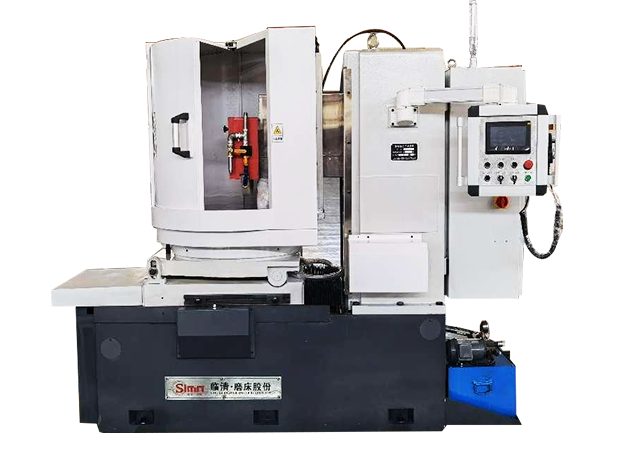

MGP7363高精级卧轴圆台平面磨床

产品说明: MGP7363型卧轴圆台平面磨床,总体设计结构布局型式采用磨头沿立柱升降,工作台360º旋转,拖板往复移动布局型式,结构紧凑、精度稳定、操作方便。采用砂轮周边磨削工件两平面的平面、平行度与工件表面粗糙度要求较高的平面。 MGP7363型卧轴圆台平面磨床,是我司对标准普通磨床的升级换代的二代产品,采用先进国际通用化自动化PLC+HMI的控制模式,即可编程控制器与人机界面结合,可编程控制器进行逻辑运算、顺序控制、定时计数和算术运算等操作,并通过数字化输入输出,控制各种类型机械或生产过程;触摸屏人机界面则用于操作人员与控制系统之间对话,实现了保留原有手动功能的基础上升级了自动加工控制功能,无需编程操作比数控更简单,机床加工过程分组参数可根据加工工件的加工要求设定,方便、简单、直观。工作台...
销售咨询热线:18663000632
订购咨询

产品配置

production configura
项目 参数
整机全高 1950mm
整机全宽 1250mm
整机全长 2350mm
工作台直径 630mm
电磁吸盘直径 630mm
可磨工件最大尺寸 630×200 mm
最大承重量 ≥500kg
工作台可倾斜角度 ±3
工作台台旋转速度 60-120 r/min
工作台拖板纵向往复速度 1.5-3 m/min
工作台拖板纵向往复最大移动量 340mm
磨头主轴转速 1450 r/min
磨头垂直最大移动量 250 mm
磨头垂直快速升降速度 300 mm/min
磨头垂直自动进给量 0.001-3mm
电子手轮进给倍率 X1X10X100
砂轮尺寸 400×40×127 mm
电机总功率 ≈ 12KW
磨头电机功率 7.5KW 1450 r/min
磨头快速升降电机功率 1.3KW 1500r/min
工作台旋转电机功率 2.2KW 960r/min
工作台拖板纵向往复电机功率 1.3KW 1500r/min
冷动水泵电机功率 0.125KW
润滑电子油泵电机功率 0.4KW
静压主轴油箱电机功率 1.KW 1450r/min
外形尺寸 2350×1250×1950mm
产品重量 3900/3500 kg
磨头主轴中心线至工作台面距离 (1)最大:380 mm (2)最小:130 mm
