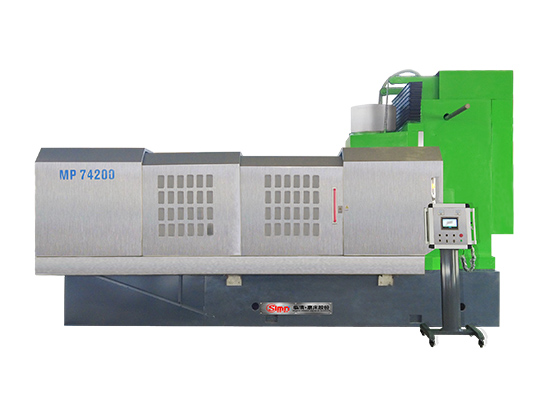

MP74200 程控 立轴圆台平面磨床

产品说明: MP74200立轴圆台平面磨床:P-PLC控制系统,4-立轴圆台,200-工作台直径2000mm。工作台为圆形电磁工作台,安装在滑鞍上,变频器控制减速电机带动磁台旋转,滑鞍沿床身导轨往复移动,便于装卸工件。磨头主轴采用防水内置式专用大功率电机,切削能力强,砂轮采用多块砂瓦圆周均布组合或筒型砂轮形式对工件磨削,磨头主轴轴承为高精度角接触轴承,性能稳定。机床铸件采用HT300优质铸铁,树脂砂工艺铸造,退火去应力处理,结构稳定刚性强。可对圆形或长方形工件的大平面和间断平面磨削加工,效率高。可磨削材质包括碳钢、合金钢、耐火砖、陶瓷、石材和玻璃等,广泛应用于耐火材料、空调缸体、磁材、汽车、轴承、锯片和玻璃等工业领域,可磨削φ2000×400mm内的平面。
销售咨询热线:18663000632
订购咨询

产品配置

production configura
项目 参数
整机全高 3688mm
整机全宽 2126mm
整机全长 4760mm
工作台直径 2000mm
电磁工作台吸力范围 80- 120N/cm2
磨削工件最大尺寸 2000×400mm
工作台承重最大磨削工件重量 3t
工作台最大回转直径 2200mm
砂瓦尺寸 WP90*150*35mm
新砂轮下端面至工作台面的最大距离 450mm
工作台移动距离 1005mm
工作台移动速度 0.8m/min
工作台旋转电机功率 7.5kw
工作台移动电机功率 3kw
磨头主轴转速 585r/min
磨头快速移动速度 300mm/min
磨头垂直进给最小进给量 0.001mm
水泵电机功率 0.25kw
机床总功率 ≈90kw
机床外形尺寸 4760X2126X3688mm
机床重量 ≈28t
磨头升降伺服电机功率 2.9kw
磨头进给倍率 X1X10X100
工作台转速 5-13rpm(变频调速)
